Aufstellung der Albe Zugkugelkupplungen

Die Firma Albe wurde von der Firma Winterhoff übernommen. Es gibt daher nicht mehr alle Albe Kupplungen. Sie werden teilweise durch passende Winterhoff Kupplungen ersetzt.

über die Links in der Aufstellung auf den Typ + Ausführung kommen sie zu einer passenden Zugkugelkupplung bei Amazon. Falls der Typ noch nicht verlinkt ist können sie direkt bei Amazon Kugelkupplungen suchen.

Bitte vergleichen sie vor dem Kauf die Anschluss Daten.

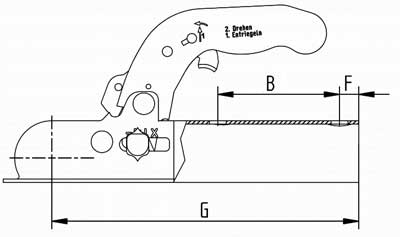

Zugkugelkupplung ungebremst Zeichnung
Albe Kupplungen bei Amazon.

ALBE Berndes EM 60 (zul. Gesamtgewicht:750 kg Stützlast: 75 kg)
Typ + Ausführung Durch-
messer
Befestigunglöcher + Abstand
EM 60-A/1 Ø 60 2x senkrecht M10 B=90
EM 60-B/1 Ø 50 2x senkrecht M10 B=90
EM 60-C/1 Vkt. 60 2x senkrecht M10 B=90
EM 60-D/1 Vkt. 50 2x senkrecht M10 B=90
EM 60-E/1 Ø 45/46 2x kreuz M12 B=40
EM 60-F/1  Ø 42 2x kreuz M12 B=40
EM 60-H/1 Vkt. 70 2x senkrecht M10 B=90
EM 60-K/1 Vkt. 45 2x senkrecht M10 B=90
EM 60-MK/1 Ø 70 2x senkrecht M12 B=90
.
Typ-Reihe ALBE Berndes EM 80 (zul. Gesamtgewicht: 850 kg / Stützlast: 75 kg)
EM 80-A/1 Ø 60 2x senkrecht M10 B=90
EM 80-B/1 Ø 50 2x senkrecht M10 B=90
EM 80-C/1 Vkt. 60 2x senkrecht M10 B=90
EM 80-D/1 Vkt. 50 2x senkrecht M10 B=90
EM 80-G/1 Ø 70 3x senkrecht M12 B=90/116
EM 80-GK/1 Ø 70 2x senkrecht M12 B=90
EM 80-H/1 Vkt. 70 2x senkrecht M10 B=90
.
Typ-Reihe ALBE Berndes EM 130 (zul. Gesamtgewicht: 1400 kg / Stützlast: 100 kg)
EM 130-A/1 Ø 45/46 2x kreuz M12 B=40
EM 130-B/1 Ø 70 3x senkrecht M12 B=90/116
EM 130-BK/1 Ø 70 2x senkrecht M12 B=90
EM 130-C/1 Ø 50/51 2x kreuz M12 B=40
EM 130-E/1 Vkt. 60 2x senkrecht M12 B=90
EM 130-H/1 Vkt. 70 2x senkrecht M12 B=90

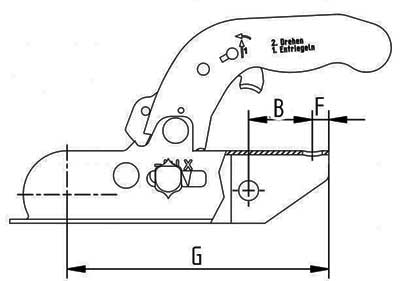

.Zugkugelkupplung gebrenst Zeichnung
Typ-Reihe ALBE Berndes EM 140 (zul. Gesamtgewicht: 2000 kg / Stützlast: 100 kg)
EM 140-A/1 Ø 50/51 2x kreuz M12 B=40
EM 140-D/1 Ø 45/46 2x kreuz M12 B=40
EM 140-F/1 Ø 65 k.A.
EM 140-H/1    geschrumpft
EM 140-J/1    geschrumpft
EM 140-K/1 Ø 70 2x senkrecht M12
 B=116
EM 140-M/1 Ø 80 k.A.
.
Typ-Reihe ALBE Berndes EM 180 (zul. Gesamtgewicht: 1800 kg / Stützlast: 100 kg)
EM 180-A Ø 45/46 2x kreuz M12 B=40
EM 180-C Ø 50/51 2x kreuz M12 B=40
.
Typ-Reihe ALBE Berndes EM 200 (zul. Gesamtgewicht: 2000 kg / Stützlast: 100 kg)
EM 200-A Ø 45/46 2x kreuz M12 B=40
EM 200-C Ø 50/51 2x kreuz M12 B=40
.
Typ-Reihe ALBE Berndes EM 270 (zul. Gesamtgewicht: 2700 kg / Stützlast: 150 kg)
EM 270-A Ø 50/51 2x kreuz M12 B=40
EM 270-D Ø 45/46 2x kreuz M12 B=40
.
Typ-Reihe ALBE Berndes EM 180 (zul. Gesamtgewicht: 3000 kg / Stützlast: 300 kg)
EM 300-A Ø 50 2x kreuz M12 B=40
EM 300-C Ø 60 2x kreuz M12 B=40
EM 300-F Ø 65 k.A.
.
Typ-Reihe ALBE Berndes EM 80 (zul. Gesamtgewicht: 800 kg / Stützlast: 75 kg)
Typ + Ausführung Durch-
messer
Befestigunglöcher + Abstand
EM 80 R - A Ø 45/46 2x kreuz M12 B=40
EM 80 R - E Ø 50 2x senkrecht M10 B=90
EM 80 R - F Ø 60 2x senkrecht M10 B=90
EM 80 R - G Ø 70 3x senkrecht M10 B=90/116
EM 80 R - GK Ø 70 2x senkrecht M12 B=90
EM 80 V - E Vkt. 50 2x senkrecht M10 B=90
EM 80 V - F Vkt. 60 2x senkrecht M10 B=90
EM 80 V - G Vkt. 70 2x senkrecht M10 B=90
EM 80 V - K Vkt. 45 2x senkrecht M10 B=90
.
Typ-Reihe ALBE Berndes EM 150 (zul. Gesamtgewicht: 1500 kg / Stützlast: 100 kg)
EM 150 R - A Ø 45/46 2x kreuz M12 B=40
EM 150 R - B Ø 50/51 2x kreuz M12 B=40
EM 150 R - G Ø 70 3x senkrecht M12 B=90/116
EM 150 R - GK Ø 70 2x senkrecht M12 B=90
EM 150 V - F Vkt. 60 2x senkrecht M12 B=90
EM 150 V - G Vkt. 70 2x senkrecht M12 B=90
.
Typ-Reihe ALBE Berndes EM 220 (zul. Gesamtgewicht: 2200 kg / Stützlast: 100 kg)
EM 220 R - A Ø 45/46 2x kreuz M12 B=40
EM 220 R - B Ø 50/51 2x kreuz M12 B=40
.
Typ-Reihe ALBE Berndes EM 300 (zul. Gesamtgewicht: 3000 kg / Stützlast: 150 kg)
EM 300 R - A Ø 45/46 2x kreuz M12 B=40
EM 300 R - B Ø 50/51 2x kreuz M12 B=40
EM 300 R - B Ø 50/51 senkrecht M12 /waagerecht M14 B=40
EM 300 R - B Ø 50/51 2x kreuz M14 B=40
EM 300 R - BH Ø 50/51
bzw. 45/46
2x kreuz M12 B=40 bzw. 2x waagerecht M12 B=50-54
EM300R-BHV Ø 50/51
bzw. 45/46
2x kreuz M12 B=40 bzw. 2x waagerecht M12 B=50-54
EM300R-BHVO Ø 50/51
bzw. 45/46
2x kreuz M12 B=40 bzw. 2x waagerecht M12 B=50-54
EM300R-BHVS Ø 50/51
bzw. 45/46
2x kreuz M12 B=40 bzw. 2x waagerecht M12 B=50-54
.
Typ-Reihe ALBE Berndes EM 350 (zul. Gesamtgewicht: 3500 kg / Stützlast: 200 kg)
EM 350 R - B Ø 50/51 senkrecht M12 / waagerecht M12 B=40
EM 350 R - B Ø 50/51 senkrecht M12 / waagerecht M14 B=40
EM 350 R - B Ø 50/51 senkrecht M14 / waagerecht M14 B=40
EM 350 R - C Ø 60 senkrecht M12 / waagerecht M12 B=40
EM 350 R- C Ø 60 senkrecht M12 / waagerecht M14 B=40
EM 350 R - C Ø 60 senkrecht M14 / waagerecht M14 B=40
EM 350 R - CH Ø 60 2x waagerecht M14
B=54
EM 350 R - CH Ø 60 2x waagerecht M16
B=54
EM 350 R - D Ø 65 senkrecht M12 / waagerecht M12 B=40
EM 350 R - D Ø 65 senkrecht M12 / waagerecht M14 B=40
EM 350 R- D Ø 65 senkrecht M14 / waagerecht M14 B=40


Alle Angaben ohne Gewähr Alle Zugkugelkupplungen sind nach Richtlinie 94/20/EG geprüft und genehmigt. Sie sind ausschließlich zu verwenden für Kupplungskugeln Durchmesser 50 nach Richtlinie 94/20/EG, Anhang V ( DIN 74058, ISO 1103).
